콜렛, 연장척, 열박음을 하나의 공구로 하여 공구 떨림 현상 감소,하이 바란싱 고강성으로 면조도 향상

좁고 깊은 절삭 안정적으로 작업하여 생산성 향상

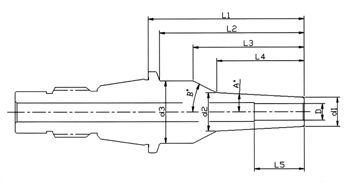

형번

L1

 L2

L3

 L4

L5

 d1 d2 d3 A B D

MSF30-D04-75

75

 69.5

53.5

 42

15

 7 11.4 30 3 39 4

MSF30-D06-75

18

 10 14.4 34.1 6

MSF30-D08-75

 24 13 17.4 28.7 8

MSF30-D10-75

 47 30 15 19.9 37.8 10

MSF30-D12-75

 30 18 22.9 28.6 12

MSF30-D16-75

 53 32 24 29.6 24 16
